千分尺的經年史

早在18世紀，千分尺在機床工業的發展中登上了制造業的舞臺。至今千分尺依然是車間最通用的精密測量工具之一。今天，小編就為您簡要介紹千分尺誕生和發展演化史。

用螺紋測量長度的最初嘗試

人類最早使用螺紋原理進行測量物體的長度是在17世紀得以實現。1638 年，英國約克郡的天文學家W. Gascogine應用螺紋原理測量星星的距離。在之后的1693年，他又發明了一個叫做“卡鉗千分尺”的測量尺。

這是一個螺紋軸一端連著旋轉手輪，另一端連著可移動量爪的測量系統。測量讀數可以通過計數帶有讀數刻盤的手輪的旋轉來獲得。讀數刻盤的一周被分成10 等分，通過移動量爪來測量距離，實現了人類用螺紋測量長度的最初嘗試。

H. Gascoigne發明的卡鉗千分尺

瓦特與第一臺臺式千分尺

在Gascogine 發明他的測量?jī)x器的一個世紀之后，1772年蒸汽機的發明者James Watt 發明了第一臺臺式千分尺，其設計的一個關鍵因素就是基于螺紋的放大倍率。JamesWatt最早使用的U 型結構設計在后來成了千分尺的標準，如果沒有他千分尺的歷史就會在此中斷。

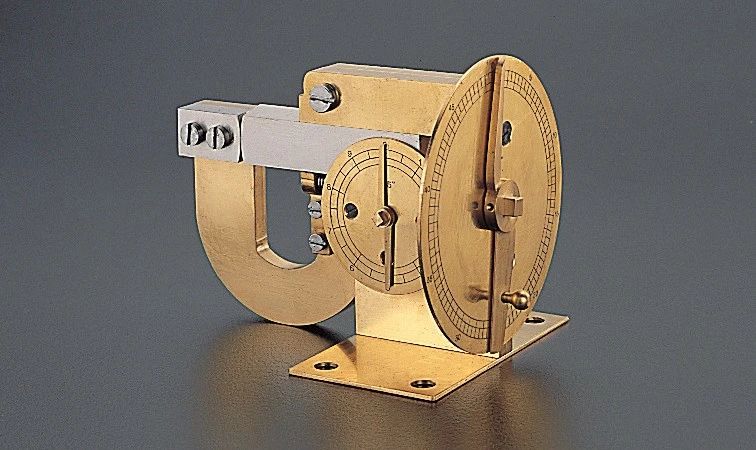

James Watt的臺式千分尺 (復制品)

機床之父發明的“大法官”

19世紀早期，被譽為“機床之父”的Henry Mausdlay爵士同樣在測量?jī)x器的歷史上留下了自己的腳印。他發明的臺式千分尺“大法官”能測量當時最精密的尺寸，并被認為是精密測量?jī)x器的開端。

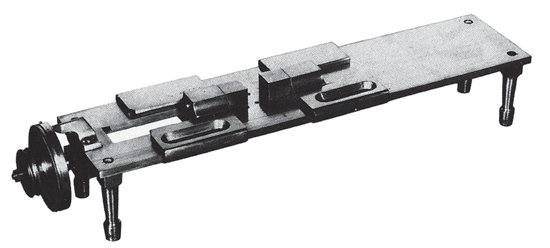

Mausdlay 發明的臺式千分尺“大法官”

Whitworth爵士首先將千分尺商品化

然而，James Watt 和Mausdlay 的臺式千分尺在很大程度上是供他們自己使用的。直到19 世紀后葉市場上才有精密測量?jī)x器出售。發明了著名的“Whitworth 螺紋”的Joseph Whitworth爵士成為了的推動了千分尺商品化的領軍人物。

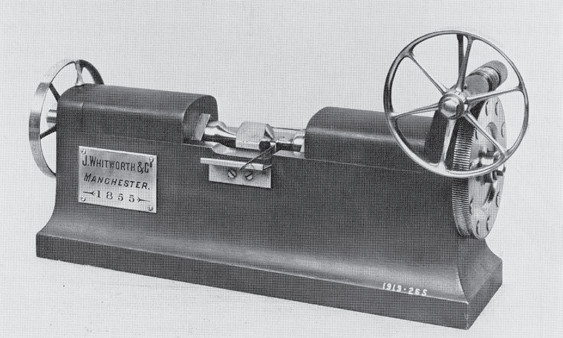

Whitworth爵士的“ 百萬分之一英寸” 測量設備

現代千分尺的誕生

現代標準的千分尺具有U 型結構和單手操作的特點。很多生產商都采用千分尺這一共同的設計。這一典型設計可追溯至1848年，法國發明家J. Palmer 獲得了稱為Palmer 系統的專利。現代千分尺幾乎都遵循了Palmer 系統的基本設計，比如U 型結構、套管、套筒、心軸和測砧等。在千分尺的歷史上Palmer的貢獻不可估量。

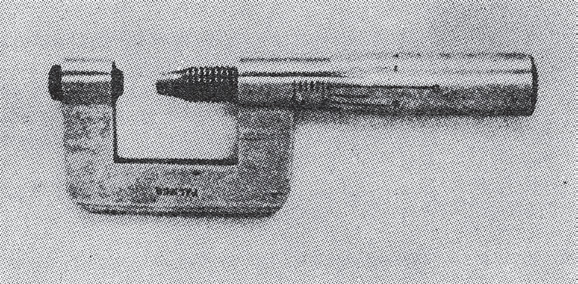

在巴黎國際博覽會上展出的Palmer 千分尺

千分尺的發展壯大

美國B&S公司的Brown & Sharpe 參觀了于1867 年舉行的巴黎國際博覽會，他們?cè)谀抢锏谝淮我姷搅薖almer 千分尺并把它帶回了美國。Brown & Sharpe 仔細研究了他們從巴黎帶回的千分尺，并在其中增加了兩個機構：一個能更好的控制心軸的機構和一個心軸鎖緊裝置。他們?cè)?868 年生產出了袖珍型千分尺并在第二年將之推向市場。

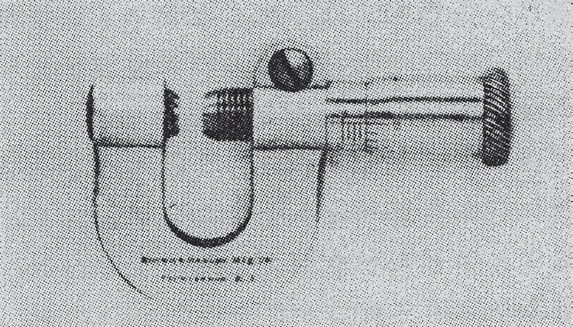

Brown & Sharpe 制造的用于測量板厚的袖珍型千分尺

此后，千分尺在機械制造車間的必要性被準確地預測了，適用各種測量的千分尺隨著機床的發展得到了廣泛的應用。

千分尺發展史中的三豐

三豐公司是日本最早發展千分尺的制造商之一。1934 年，三豐公司的創始人——沼田惠范在東京蒲田買了一小批千分尺并開始了他的研究，三年之后，經過無數次試驗和失敗，他生產出了他的第一把千分尺，也是日本的第一把國產化成功的千分尺。

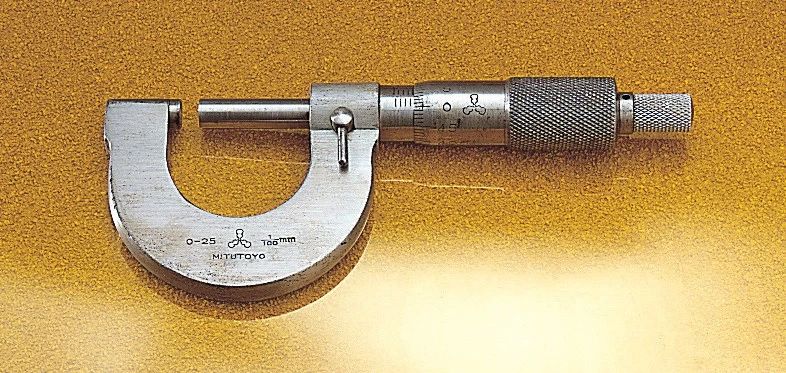

三豐公司的第一把千分尺

為了促進第一批千分尺的銷售，生產了配合銷售的宣傳毛巾，上面印有在當時流行的一句口號：“質優、價廉和耐用，世界先進的三豐千分尺”。

當時面向全國分發的宣傳毛巾

在這之后是在材料、制造方法、裝配和過程控制等各領域的一系列的改善，三豐公司在激烈的競爭中不斷成長。而電子時代的到來，為所有的測量?jī)x器指引新的發展方向。千分尺發展的重點從刻度線讀數轉移到液晶顯示器的顯示讀數。

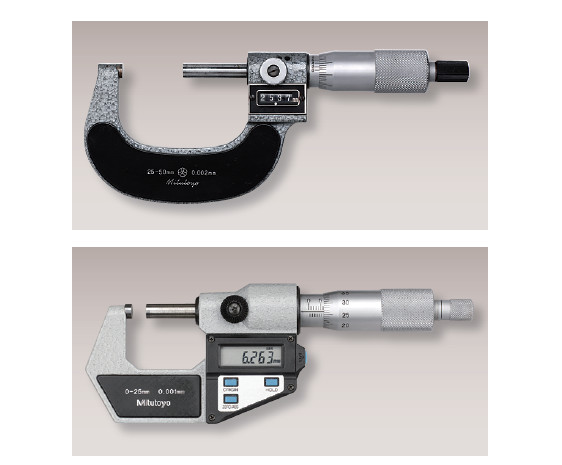

從刻度讀數變成液晶顯示，讓讀數變得準確、省力

80余年來，三豐公司致力于精密測量事業，投身千分尺研發，始終秉持最初的口號，創建了備受用戶喜愛的千分尺品牌——三豐千分尺，并于2011年就已推出滿足用戶更高精度需求的千分尺——“萬”分尺，推動了千分尺的新發展。

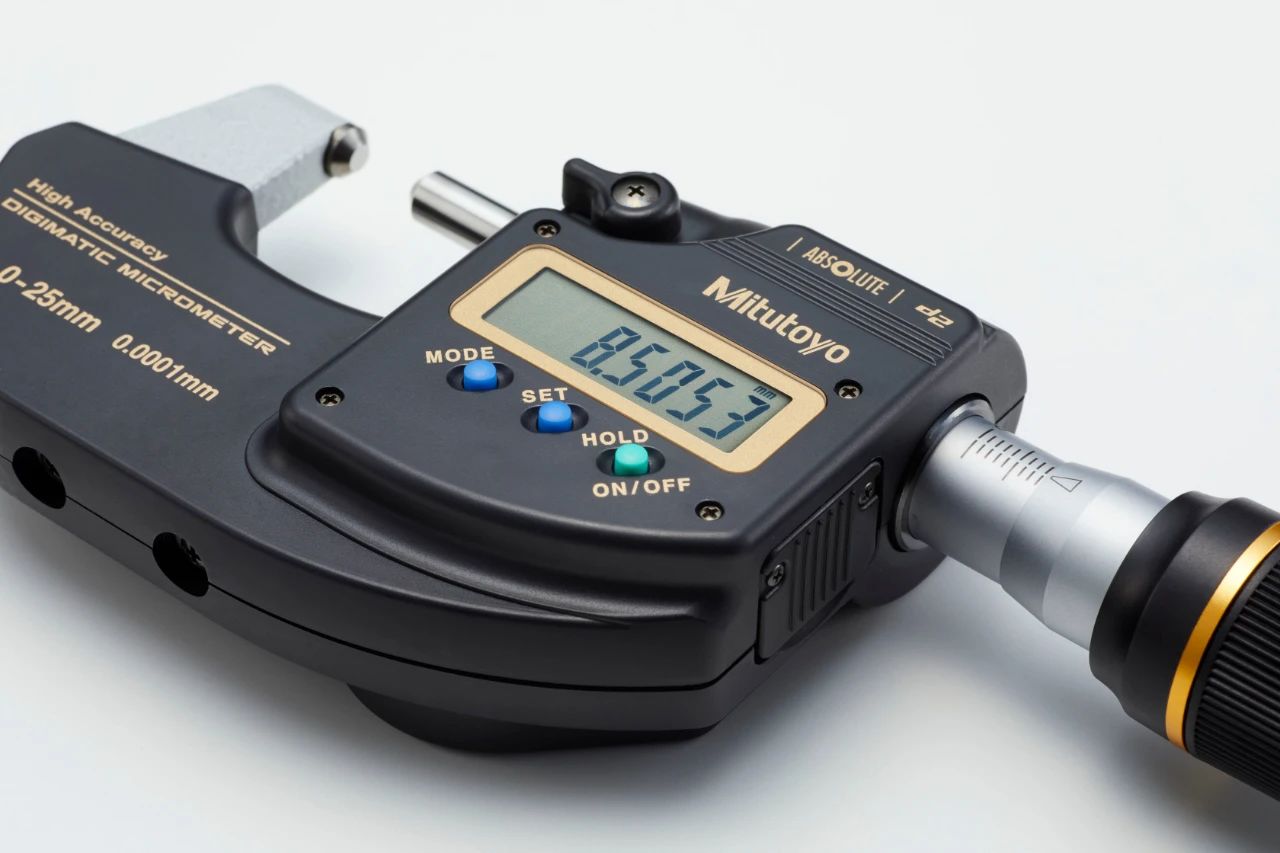

高精度千分尺——MDH系列

分辨力高達0.0001mm
